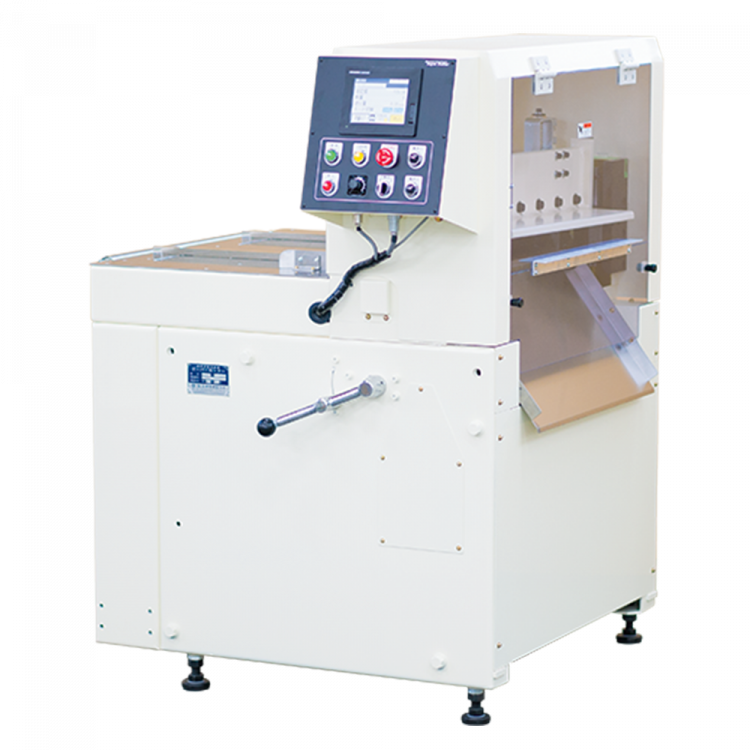

特徴
■タイプ
シヤータイプ、ロール送り
■素材に合った多彩な切断
ロール材の長尺切断やシート材の縦横切断など、多品種の素材を多様に切断することができます。
■高速、高精度切断
ACサーボモータによる高精度ロール送りで、切断長さは0.01㎜単位で最大送り量9999.99ｍｍまで設定できます。
用途例
■ゴムシートの定尺切断
■基板用網箔の切断
適用素材
- 消しゴム
- グリーンシート
- 偏光板
- 多機能フィルム
- プラスチック（ポリカ・塩ビ）
- パッキング材
- 発泡ウレタン
- ゴムマグネット・プラスチックマグネット
- ガラス繊維プリプレグ
- 紙
- サインペンの芯材
- 金属箔
- 未加硫シリコンゴム
- 加硫ゴム
- 未加硫ゴム
- ロックウール
- 接着剤
- アラミド繊維
- 電磁鋼板
- ホットメルト
- 粉砕物
- 炭素繊維
仕様表
| 機種 | AC1-0600 | AC1-1200 | |
|---|---|---|---|
| 切断寸法 | 最大切断幅 | 600ｍｍ | 1200ｍｍ |
| 最大切断長 | 99999.99ｍｍ | ||
| 寸法設定単位 | 0.01ｍｍ | ||
| 切断速度 | 最高切断速度 | 100spm | |
| カット速度自動切換え機能 | 半自動（3速） | ||
| 送り | 送り駆動 | サーボモータ | |
| 最大送り速度 | 30m/min | ||
| 電気制御 | 操作パネル | タッチパネル（5.7型） | |
| カッターモータ容量 | 1.5kW | ||
| カッターモータ種類 | インダクションモータ | ||
| プログラム登録可能CH数 | 200CH | ||
| 送りロール機構 | ロール上下方式 | 手動 | |
| 隙間調整 | ネジ式吊り上げ | ||
| 電源仕様 | 主幹ブレーカー容量 | 20A 3P AC200V 50/60Hz | |
| その他 | 使用可能刃物 | シヤー刃 | |
| 機械寸法 | 1200L×1260W×1400H | 1800L×1850W×1400H | |
| 総重量 | 650kg | 800kg | |
| 特徴 | 機械性能 | ★★★★★ | |
| 機能拡張性 | ★★★★★ | ||
